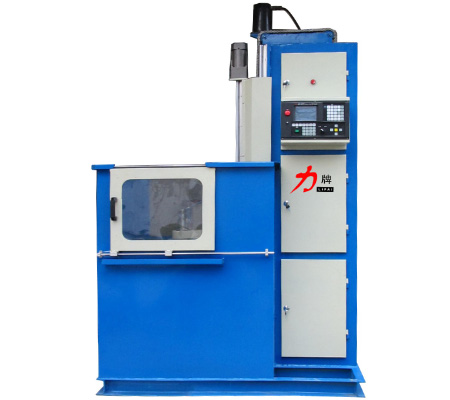

數控淬火機床

數控淬火機床主要由淬火機床、中頻電源（高頻電源、超音頻電源、超高頻電源）、冷卻裝置三大部分組成；其中高頻淬火機床由床身、上下裝夾機構、夾緊旋轉機構、淬火變壓器及諧振槽路、冷卻系統、淬火液循環系統、電氣控制系統等組成，淬火機床一般都是單工位（小直徑工件時可以采用雙工位淬火機床）；淬火機床從結構上有立式和臥式兩大類，用戶可根據淬火工藝選擇淬火機床，對于特殊零件或特殊工藝，可根據加熱工藝要求設計制造專用淬火機床。

數控淬火機床的組成：

1、床身部分：機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。

2、電氣控制部分：電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，電源進線：3相，380V，1.5Kw；可存儲二十種以上零件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性。

3、上頂尖調整機構:上頂尖調整采用電動調整，可實現不同長度工件的裝夾。

4、罩框：罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。

5、工作臺系統：采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，導向精度高，定位準確。

6、主軸旋轉系統：由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。

數控淬火機床的應用：

1、端面、平面淬火系列：對機械零件的端面、平面部位進行整體或局部淬火，（如機床導軌、直線滑軌等）

2、外圓淬火系列：對各類軸、棒、管、圓形零部件（如軸承、氣門等）外圓面進行整體或局部淬火

3、特大部件淬火系列：對體積大、質量重的特大零部件進行整體或局部淬火（如船用齒輪、大壩水閘道軌、大型輸油管道、軋輥等）

4、內圓淬火系列：對各類管材、機械零部件的內圓進行整體或局部淬火（如缸套、軸套等）

5、異型零件淬火系列：對異型零件的某個面進行整體或局部淬火（如汽車曲軸、凸輪軸等）
