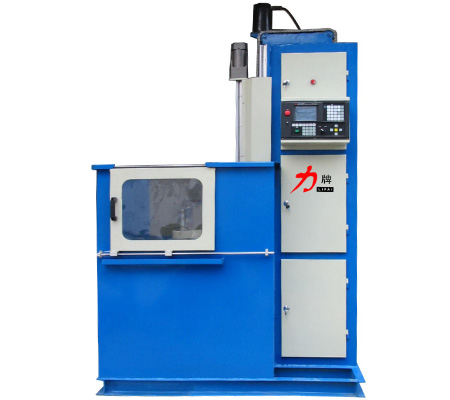

立式數控淬火機床

鄭州高氏立式數控淬火機床系列產品主機導軌采用矩型防磁、防腐、防銹304不銹鋼材料制造，滑板移動由滾珠絲杠+西門子CNC磁浮系統驅動，主軸旋轉采用了磁浮電機，可實現無級調速。 人機介面+手動操作，方便可靠，對軸類、盤類，凸輪軸及瓦棱輥感應加熱工件可滿足技術要求。定位準確，保護裝置齊全，可與中頻電源,IGBT超音頻電源連接使用。

立式數控淬火機床的組成：

>1、上頂尖調整機構:上頂尖調整采用電動調整，可實現不同長度工件的裝夾。

2、罩框：罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。

3、主軸旋轉系統：由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。

4、床身部分：機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。

5、電氣控制部分：電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，電源進線：3相，380V，1.5Kw；可存儲二十種以上零件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性

6、工作臺系統：采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，導向精度高，定位準確。

立式數控淬火機床的特點:

1、本機床采用PC機工業數字控制系統，性能先進，調試使用方便，能較大程度滿足復雜工件的淬火需要。

2、本機床電器控制系統預留淬火加熱及冷卻水控制接口�？筛鶕�工藝需要對淬火過程及冷卻過程進行控制。

3、導軌采用直線軸承，精度高，摩擦小，壽命長。

4、本機床能夠實現淬火方式：連續掃描淬火、同時淬火、分段連續掃描淬火（分段靠程度設定，不需行程開關，下同）、分段同時淬火。

5、本機床適用的典型工件（在相應尺寸的范圍內）軸類：各種軸類、臺階軸、齒輪軸、凸輪軸、半軸、盤型零件的外圓、端面等。

6、運行成本低。工件運轉驅動電機只需250W，整機耗電量不到機械設備的五分之一。

7、使用維護方便，故障率低，無滲漏現象，解決了老式機床老大難問題。

8、自動化程度高，生產效率高。

9、配重裝置通過鏈輪、鏈條平衡重量。

10、采用型材結構機身，成本低，重量輕，經濟實用。

立式數控淬火機床由淬火機床與中頻電源（高頻電源、超音頻電源、超高頻電源）配合，實現由PLC程序控制的感應淬火工藝，常用于齒輪、軸承、軸類零部件、氣門、缸套及各類機械零件的淬火及熱處理。
